■抽出対象要素について

本ツールは、以下の要素の座標抽出が可能です。ただし、地形以外の補助ラインについては自動的に省く処理をおこないます。

・2本以上からなる連続線(ライン)のXY座標値
・2本以上からなるポリラインのXY座標値
注1) 単線(両端に接続するラインがない直線)は、地形線とみなせないため抽出対象としていません。

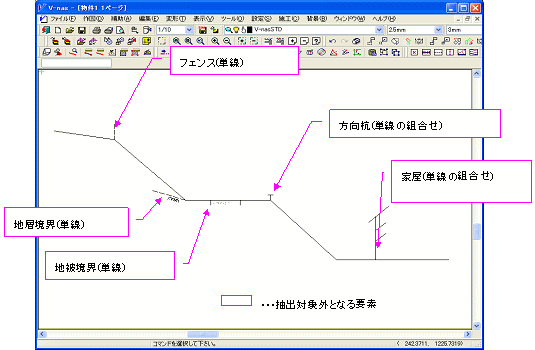

注2) 主地形となる地盤線の途中に結線された補助的な線(例えば、家屋のラインや方向杭、フェンスのライン等)は、自動的に抽出対象から外され、地盤線のみが抽出されます。ただし、地盤線と異なる画層(レイヤ)で、かつ2本以上からなる連続線である場合は、抽出されます。

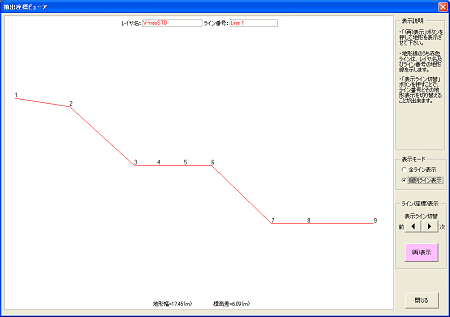

抽出後の座標ビューア

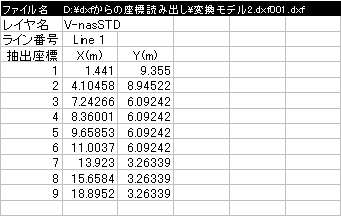

抽出結果(最終座標リスト)
