地形断面図の作成機能


概要
Mapget Proでは、背景地図が「地理院地図」もしくは「航空写真」の場合に、地図上の任意点を結んだ経路の標高を取得して、地形断面図を自動作成することが出来ます。

断面図の仕様は下表のとおりです。

 作図可能な最大経路長(L)  20km
 標高モデル 基盤地図情報数値標高モデル
DEM5A・・・都市域等(5mメッシュ:標高)
DEM5B・・・都市域等(5mメッシュ:数値地形)
DEM5C・・・島しょ部等(5mメッシュ:数値地形)
DEM10A・・・火山部(10mメッシュ:火山標高)
DEM10B・・・全国(10mメッシュ:標高)
 標高精度 DEM5A・・・0.3m以内
DEM5B・・・0.7m以内
DEM5C・・・1.4m以内
DEM10A・・・2.5m以内
DEM10B・・・5m以内
 標高の取得間隔
(選択可能な経路長)
3m (L≦2km)
5m (L≦4km)
10m (L≦8km)
25m (L≦20km)
 取得標高データの出力形式 Excelファイル
 断面図出力形式 ・オートシェイプ描画(Excel)
・DXFファイル
(CAD)

標高モデル/精度の出典
https://fgd.gsi.go.jp/download/ref_dem.html


経路の設定

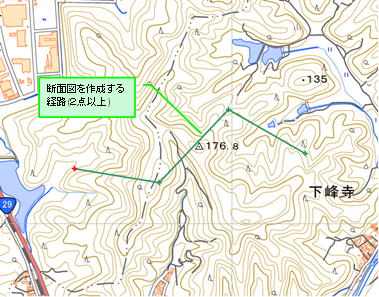

断面図を作成するには、まずツールバーの「断面図の作成」を実行します。そして、下記右図のように、作成したい経路を2点以上マウス指示し、最後に右クリックにより指示を完了します。

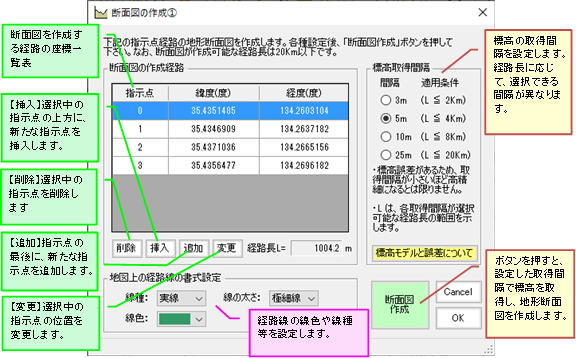

経路の指示が完了すると、下記の「断面図の作成」画面が表示され、マウス指示した経路の指示点とその座標が一覧表示されます。


地形断面図の作成

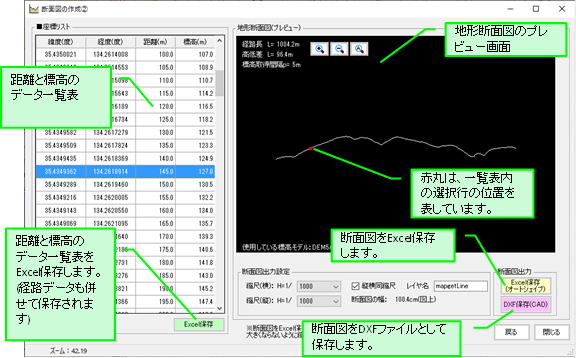

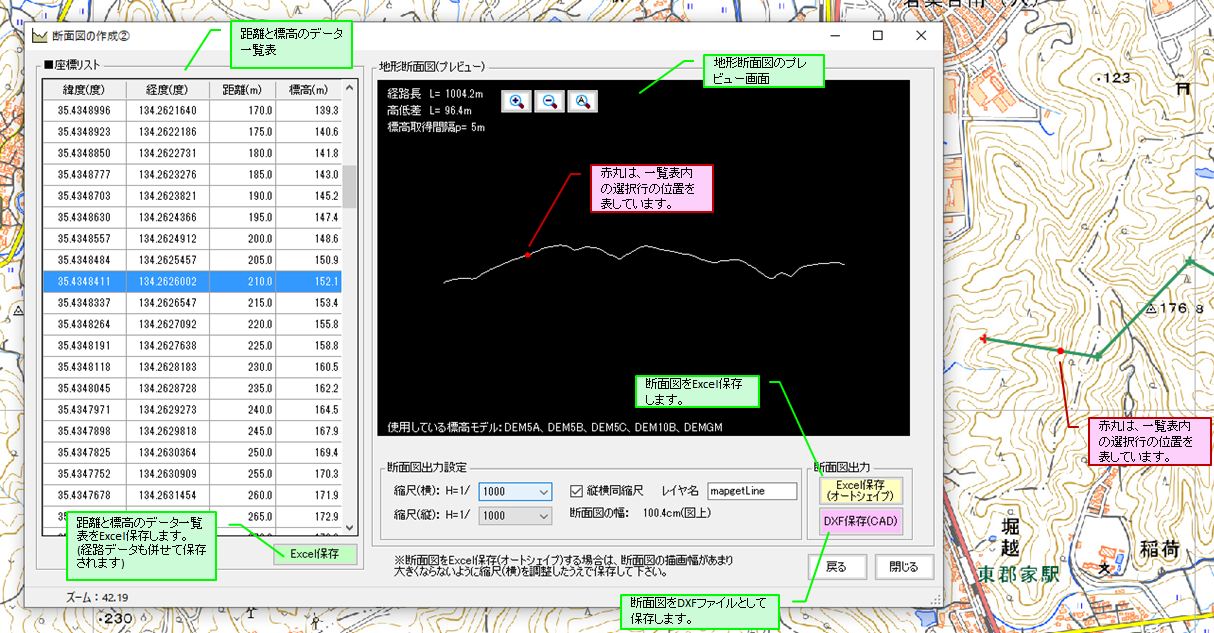

「断面図作成」ボタンを押すと、設定した経路に沿って地盤の標高を取得間隔で取得し、下記のように断面図を作成します。
なお取得した標高データは、距離と共にExcelファイルに保存することができます。
断面図は、CAD出力が可能です(DXF)。

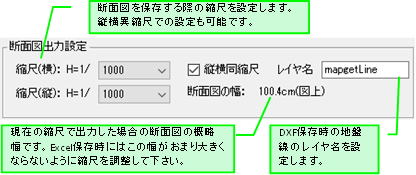

出力時の設定
断面図の出力は、Excel保存(ワークシート上にオートシェイプ描画)と、DXFファイル保存の双方に対応しています。
出力は、縮尺を設定してからおこなって下さい。縦横が異なる縮尺も可能です。なお断面図の線色は黒(白)のみ、線種は実線です。変更したい場合は、出力後に編集してください。
