　■プログラムの概要

　本ツールは、トラックの走行軌跡図を、エクセルの図形オブジェクトを使って画面描画したり、ＣＡＤデータ（ＤＸＦ形式）として出力するものです。また本ツールは、複数の単曲線と直線で構成された線形上を走行する「連続旋回作図」に対応しています（勿論、単一旋回も可）。対応車種はトラックのみです。
　なお、旋回軌跡図の作図理論は、主に以下の文献に準拠しています。
　

① 「セミトレーラ及びフルトレーラの直角旋回軌跡図の様式」
(JASO Z 006-92)(社)自動車技術会

② 「旋回軌跡による偶角部の設計について」
(土木研究所資料　昭和５４年１月　旧建設省土木研究所道路部道路研究室)

マニュアル

出力例
(設定条件印刷)

動画ツアー(操作編)

動画ツアー(活用編)

アイコンをクリックすると新規ウインドウが開き、PDFファイルもしくは動画が表示されます。また、アイコン上で「右クリック」-「ショートカットメニュー」-「対象をファイルに保存」を選択すると、各ファイルをダウンロードすることができます。
マニュアル、出力例をご覧になるにはAcrobat Readerが必要です。ダウンロードはこちら→
動画ツアーを視聴するには、 Windows Media Player　が必要です。ダウンロードはこちら→

　■適用基準及び参考文献

適用基準

「道路構造令の解説と運用」(2004年2月、(社)日本道路協会)

参考文献

「旋回軌跡による偶角部の設計について」(土木研究所資料　昭和５４年１月　旧建設省土木研究所道路部道路研究室)
「セミトレーラ及びフルトレーラの直角旋回軌跡図の様式」(JASO Z 006-92)(社)自動車技術会
「輸送マニュアル２０００版」（社）鉄骨建設業協会、（社）日本橋梁建設協会発行

　■プログラムの特徴

連続旋回軌跡図に対応ＩＰ座標入力法等により設定した走行線形に基づき、直線と曲線からなる連続旋回軌跡が作画可能。

軌跡図の出力は、画面描画とDXF出力の2形式軌跡図の作成は、直接画面に描画する方法とＤＸＦファイルとして出力する2つ方法を選択できます。

車両データの登録や編集が自在規定値として登録されている車両データ以外にも、ユーザーが自由に車両寸法等を作成し、車両データとして登録することができます。またユーザーが作成した車両データは、ファイルに保存し、必要に応じて読み込むことも可能です。

描画色や線種の設定が自由車両軌跡図の線色や線種などをユーザー側で設定することができます。

旋回作図理論を公開旋回軌跡図の作図方法は、主に下記文献に準拠しています。

①「セミトレーラ及びフルトレーラの直角旋回軌跡図の様式」(JASO Z 006-92)(社)自動車技術会
②「旋回軌跡による偶角部の設計について」(土木研究所資料　昭和５４年１月　旧建設省土木研究所道路部道路研究室)

　■プログラムの詳細

「車両連続旋回軌跡図（トラック版）」は、ファイルを開くと表示されるメインメニュー内に諸条件を入力し、すべての条件が揃った段階で「画面描画」ボタンもしくは「DXF出力」ボタンを押し、軌跡図を出力します。作図可能な旋回図は以下の3タイプです。

連続旋回軌跡図（複数の単曲線で構成された連続線形）（初期ハンドル角ゼロ）
単一旋回軌跡（止めハンドル）（旋回角0～360°）
単一旋回軌跡（初期ハンドル角ゼロ）（旋回角0～360°）

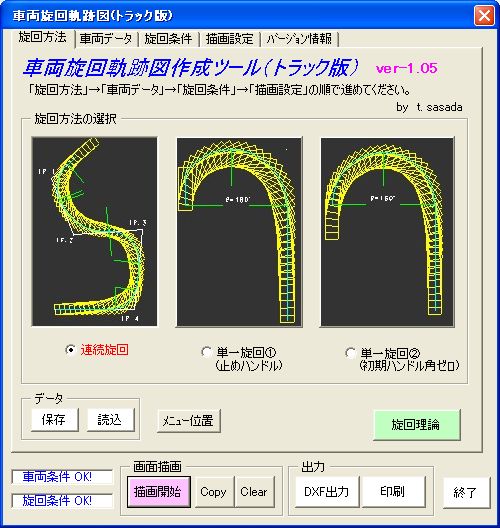

■旋回方法
車両種別及び旋回方法の選択等を設定します。

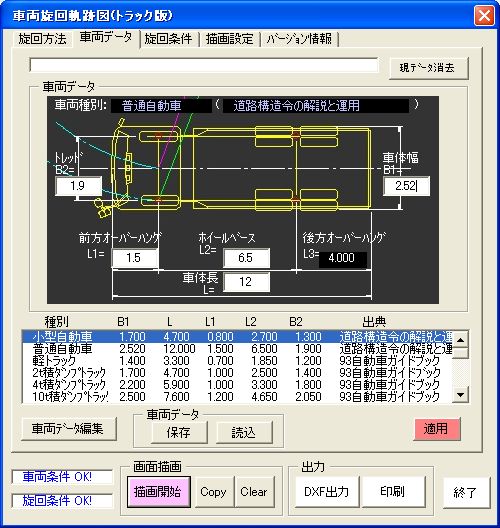

■車両データ
車両寸法等のデータを設定します。設定には、直接寸法を入力する方法と、車両リストから選択する方法があります。車両リストは、csvファイルに保存したり、読み込むことができます。

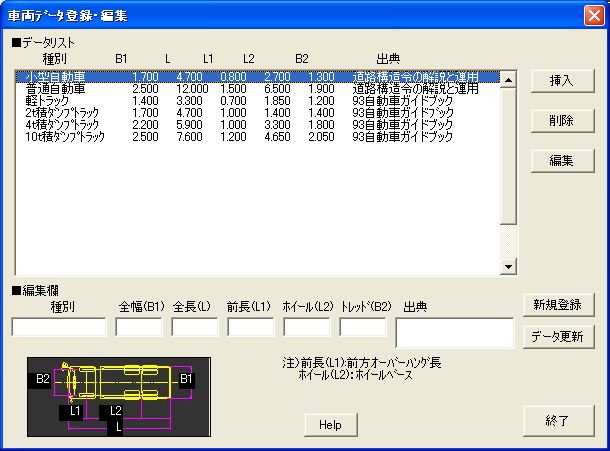

■車両データ登録・編集
ユーザー側で車両を登録したり、変更することができます。作成した車両リストは、csvファイルに保存しておくと、後で利用する際に便利です。

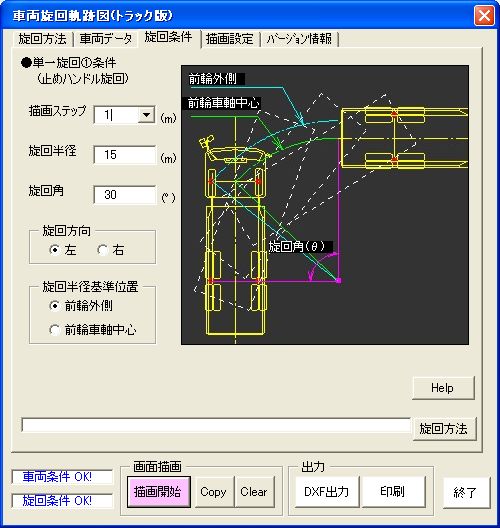

■旋回条件①
単一旋回時の旋回条件を設定します。

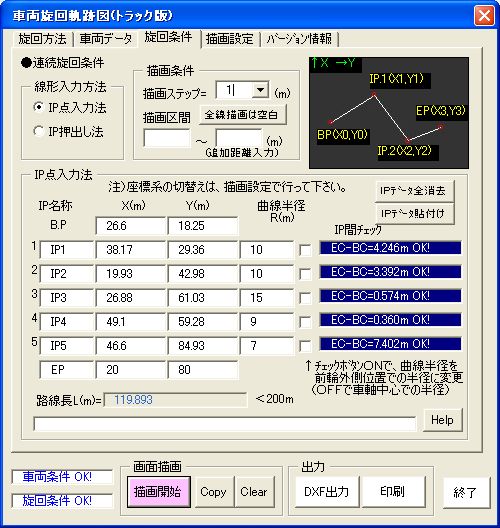

■旋回条件②
連続旋回時の旋回条件をIP座標入力法にて設定します。

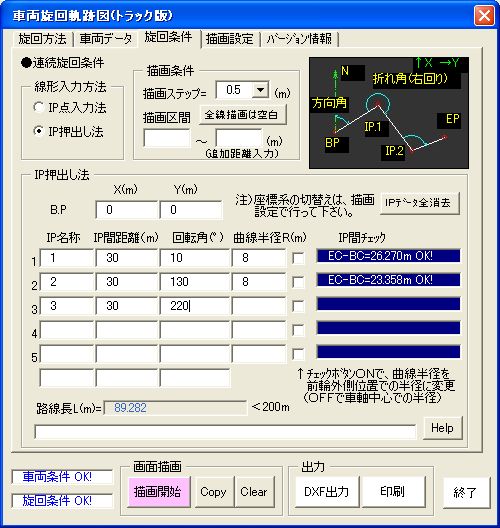

■旋回条件③
連続旋回時の旋回条件をIP押し出し法にて設定します。

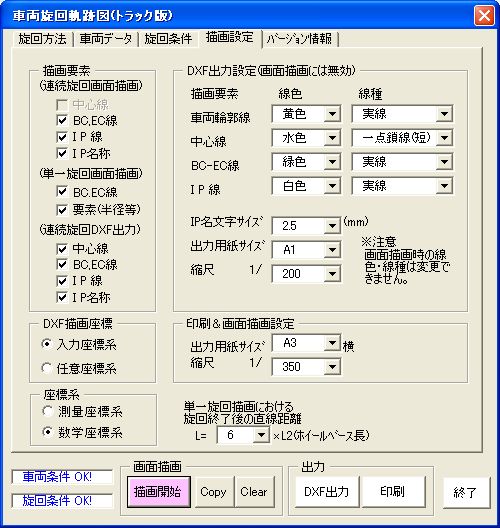

■描画設定
軌跡図の画面出力及びDXF出力時の描画設定をおこないます。

■旋回軌跡図の描画例

　■設計への適用例

下図は、設計への適用例です。

■設計への適用例①
駐車場出入口設計への適用例(トラックの連続旋回軌跡図)

■設計への適用例②
道路設計の必要拡幅量算定に適用した例(トラックの連続旋回軌跡図)

　■必要システム

オペレーティングシステム(OS) Windows　XP/Vista
Windows　7、8、10

必要ソフト MS-Excel2000以降

ハードウェア Pentium Ⅲ 300MHz以上

ディスプレイディスプレイサイズ15inch以上推奨
画面解像度800×600ドット(1,024×768ドット以上推奨)

マウス本体に対応し、日本語MicrosoftWindowsで使用可能なもの

プリンター本体に対応し、日本語MicrosoftWindowsで使用可能なもの
